A dobradiça externa de canto é uma peça de gabinete removível à base de liga de zinco construída para gabinetes industriais e gabinetes de equipamentos. Este blog explora suas principais vantagens estruturais, desempenho de materiais, cenários de implantação do mundo real, lógica de instalação e questões operacionais comuns. Destinado a compradores de hardware industrial, projetistas de gabinetes e integradores de equipamentos, este artigo ajuda os leitores a avaliar se a dobradiça externa de canto se adapta aos requisitos de projeto de gabinete. A seleção adequada da dobradiça removível simplifica a montagem do painel da porta, a manutenção no local e a desmontagem sem sacrificar a estabilidade estrutural em ambientes operacionais industriais adversos.

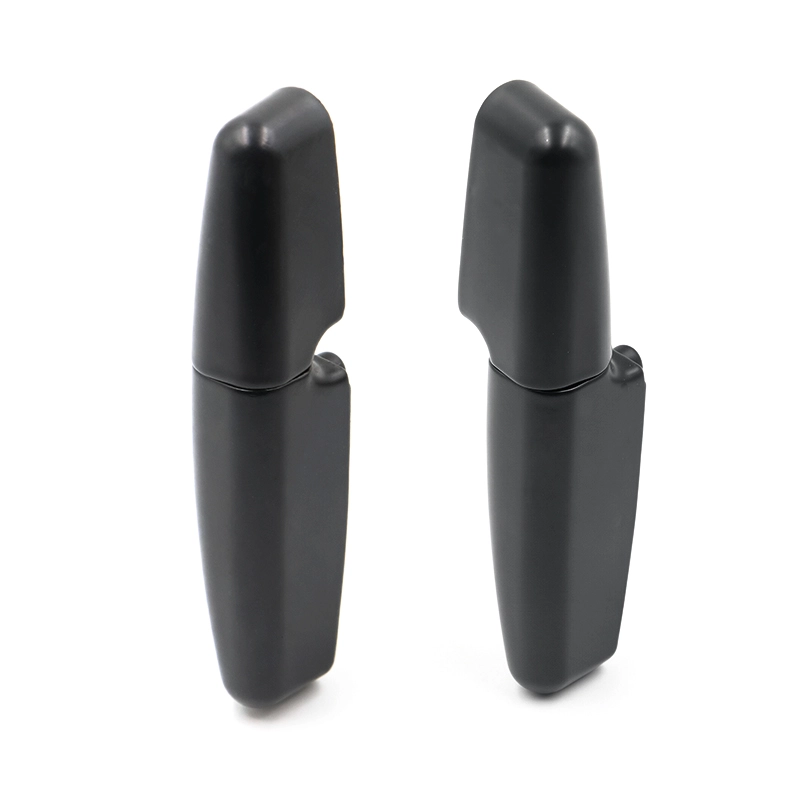

A dobradiça elevatória de canto externo pertence à série de dobradiças de gabinete destacáveis para montagem em superfície, especialmente projetada para gabinetes de equipamentos industriais. Ao contrário das dobradiças fixas comuns, este hardware suporta a remoção vertical: os operadores podem levantar o painel da porta para separar a porta da estrutura do gabinete sem desaparafusar os fixadores das dobradiças. Esse recurso principal traz grande conveniência para linhas de montagem de produção em massa, bem como para trabalhos de manutenção de campo pós-venda.
Muitos gabinetes industriais e caixas elétricas exigem a remoção frequente de portas durante a fiação, substituição de componentes ou revisão de equipamentos. As dobradiças de pino fixo tradicionais obrigam os técnicos a retirar os parafusos de montagem antes de retirar os painéis, desperdiçando tempo de trabalho e arriscando a perda de pequenos fixadores. A dobradiça externa de levantamento de canto resolve esse problema com seu mecanismo de levantamento de montagem em canto dedicado. Seus pontos convexos de posicionamento na parte traseira ajudam a equipe da oficina a obter um posicionamento de montagem rápido e repetível, enquanto o reforço da cavidade interna reduz o risco de deformação sob operações cíclicas de abertura e fechamento de longo prazo.
O mecanismo principal da dobradiça de canto externo é sua estrutura de pino de dobradiça separável. Quando a porta do gabinete abre em um ângulo adequado, os usuários podem levantar a porta verticalmente para cima. Duas metades da dobradiça se soltarão completamente e o painel da porta poderá ser removido diretamente. Nenhuma chave de fenda ou outras ferramentas manuais são necessárias para a desmontagem. Durante a fabricação de gabinetes em massa, os trabalhadores da linha de produção podem pré-montar dobradiças em molduras e portas separadamente antes de combinar os conjuntos, aumentando o rendimento geral da produção.
Furos de montagem desalinhados geralmente causam instalação lenta e aberturas irregulares nas portas para montagem do gabinete. A dobradiça de levantamento de canto externo integra pequenos pontos de localização convexos em sua face traseira. Quando os operadores pressionam a dobradiça contra a superfície do gabinete, essas saliências travam a dobradiça na posição correta antes de apertar o parafuso. Este recurso de posicionamento evita deslizamentos acidentais durante o aperto dos parafusos, melhora a precisão da montagem e reduz o trabalho de ajuste após a instalação.
O alojamento leve em liga de zinco fundido pode sofrer tensão de cisalhamento e deformação por flexão se o projeto estrutural for ruim. Esta dobradiça aplica um layout otimizado de reforço de cavidade dentro do corpo da dobradiça. As nervuras de reforço distribuem a força de cisalhamento gerada durante a abertura e fechamento da porta por todo o corpo do componente, em vez de concentrar a tensão em zonas locais limitadas. Esse design garante que a dobradiça mantenha uma geometria estável e não dobre ou deforme mesmo após milhares de ciclos de abertura e fechamento em cenários industriais de uso intenso.
Remoção do painel da porta sem ferramentas para manutenção e montagem| Item de parâmetro | Detalhes da especificação |
|---|---|
| Nome do produto | Dobradiça de canto externa |
| Número do modelo | 204-2D |
| Matéria-prima | Liga de Zinco |
| Tratamento de superfície | Pó preto revestido |
A fundição sob pressão de liga de zinco é amplamente adotada para ferragens de gabinetes industriais devido às propriedades mecânicas equilibradas. Em comparação com as dobradiças de gabinete de plástico, a liga de zinco oferece resistência estrutural e capacidade de suporte de carga muito maiores, suportando painéis de porta de gabinete de metal mais pesados. Enquanto isso, a liga de zinco pode ser fundida com precisão para formar reforços internos complexos e geometrias de relevo de posicionamento que seriam difíceis de produzir por meio de processos de estampagem.
O acabamento superficial com revestimento em pó preto adiciona uma camada de proteção extra ao substrato de liga de zinco base. Esta superfície revestida por spray aumenta a resistência ao desgaste quando os componentes da dobradiça esfregam uns contra os outros durante a rotação repetida da porta. Também melhora a resistência à corrosão contra umidade, névoa química leve e poeira presente no ambiente da oficina da fábrica. Em condições internas industriais normais, o revestimento em pó retarda efetivamente a oxidação e a descoloração da superfície. Ainda assim, os usuários devem observar que a liga de zinco com revestimento em pó não foi projetada para exposição externa contínua e prolongada sem medidas adicionais de proteção do invólucro.
A dobradiça elevatória de canto externo tem como alvo gabinetes de equipamentos onde a desmontagem conveniente da porta e desempenho mecânico estável são necessários. Sua combinação de resistência de carga, acabamento anticorrosivo e mecanismo de liberação rápida se adapta a vários cenários de hardware industrial:
Armários de controle industrial e caixas de distribuição elétrica, para acesso à fiação elétrica e manutenção de componentesOs projetistas de equipamentos preferem essa dobradiça removível quando as portas dos gabinetes precisam ser removidas completamente com frequência. Em vez de abrir parcialmente, a remoção total da porta cria um espaço de abertura maior para os técnicos manipularem grandes módulos internos. O estilo de montagem em canto externo se adapta à maioria dos perfis de estrutura de gabinete padrão amplamente utilizados por fabricantes de gabinetes nacionais e internacionais.
A montagem correta maximiza a vida útil da dobradiça de levantamento do canto externo e garante uma função de levantamento suave. Os fabricantes de gabinetes devem prestar atenção à localização do alinhamento do ponto, seleção dos parafusos e controle da folga da porta durante o fluxo de trabalho de montagem.
Selecione parafusos de máquina com diâmetro adequado que correspondam aos orifícios de montagem da dobradiça. Parafusos autoatarraxantes finos podem se soltar gradualmente sob a vibração frequente da porta causada pelas máquinas da fábrica. Para gabinetes que trabalham em ambientes de oficina com alta vibração, são recomendadas arruelas de pressão para melhor efeito anti-afrouxamento.
Até mesmo a dobradiça robusta do gabinete em liga de zinco requer inspeção periódica simples para manter a operação suave durante anos de serviço. A carga de trabalho de manutenção deste hardware permanece baixa em comparação com muitos outros componentes mecânicos móveis.
Verifique visualmente a superfície com revestimento em pó quanto a arranhões ou lascas. O revestimento danificado expõe a liga de zinco base e aumenta o risco de corrosão localizada. Confirme se os parafusos de montagem ainda estão apertados; a vibração nas oficinas de produção pode afrouxar gradualmente os fixadores ao longo dos meses de operação.
Sob condições normais de fábrica em ambientes fechados, o lubrificante extra geralmente é desnecessário. Se a dobradiça girar rigidamente após grande acúmulo de poeira, limpe a área de contato do pino da dobradiça e aplique uma pequena quantidade de lubrificante de película seca. Evite pingar óleo líquido excessivo, que atrai poeira e cria pasta abrasiva dentro da folga da dobradiça.
Se o corpo em liga de zinco apresentar deformação permanente por flexão causada pelo impacto de sobrecarga da porta, substitua imediatamente toda a unidade da dobradiça. Não continue usando ferragens deformadas, pois isso pode causar risco de queda inesperada da porta.
